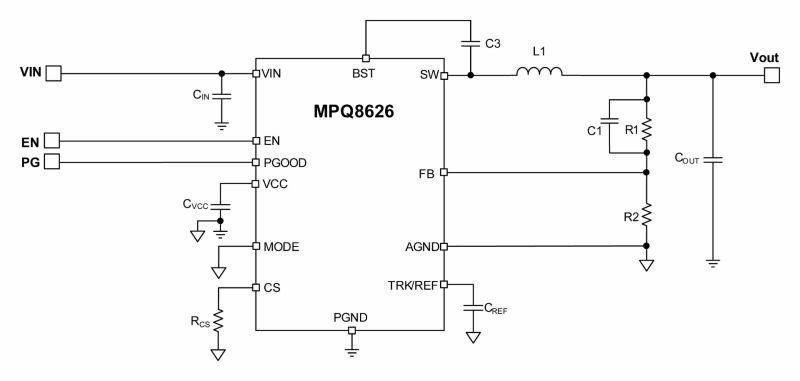

MPQ8626GD-Z是一款全集成\高频同步降压转换器.MPQ8626 结构紧凑,可在宽输入电压范围内实现高达 6A 的输出电流,并具有出色的负载和线路调整率.MPQ8626 在宽输出电流负载范围内均能高效运行.

MPQ8626GD-Z采用内部补偿恒定导通时间 (COT) 控制,可提供快速瞬态响应并简化回路稳定.

通过模式配置,可以轻松将工作频率设置为 600kHz\1100kHz 或 2000kHz,从而使 MPQ8626 的频率保持恒定,而与输入和输出电压无关.

输出电压启动斜坡由内部 1.5ms 定时器控制,可通过在 TRK/REF 引脚上并联电容来增加定时器的运行时间.开漏电源良好 (PGOOD) 信号指示输出电压是否在其标称电压范围内.当输入电源无法为 MPQ8626 供电时,PGOOD 信号会被外部上拉电压钳位在 0.7V 左右.

全面的保护功能包括过流保护 (OCP)\过压保护 (OVP)\欠压保护 (UVP) 和过温保护 (OTP).

MPQ8626 仅需极少量的现成标准外部元件,并采用 QFN-14 (2mmx3mm) 封装.
