TAS5711PHPR是一款 20W 高效数字音频功率放大器,用于驱动立体声桥接扬声器.它配备一个串行数据输入端口,可处理多达两个独立的音频通道,并能与大多数数字音频处理器和 MPEG 解码器无缝集成.该器件可接受多种输入数据和数据速率.完全可编程的数据通路将这些通道路由至内部扬声器驱动器.

TAS5711PHPR是一款仅支持 I²S信号的从设备,所有时钟信号均来自外部.TAS5711 的工作频率为 384 kHz 至 352 kHz,具体取决于输入采样率.过采样结合四阶噪声整形器,可提供平坦的噪声基底和 20 Hz 至 20 kHz 的出色动态范围.

音频输入/输出
18V电源输出20W功率,负载8V
宽 PVDD 范围,8V 至 26V
高效的D类运行无需散热器
一个串行音频输入(两个音频通道)
2.1 模式(2 个 SE + 1 个 BTL)
2.0 模式(2 BTL)
单滤光片 PBTL 模式支持
I²C地址选择引脚(片选)
支持 8 kHz 至 48 kHz 采样率 (LJ/RJ/I 2 S)
音频/PWM处理
独立声道音量控制,静音范围 24dB
卫星频道和子频道的独立动态范围控制
21 个可编程双二阶滤波器,用于扬声器均衡和其他音频处理功能
DRC滤波器的可编程系数
直流阻隔滤波器
支持 3D 特效
一般特征
串行控制接口无需 MCLK 即可运行
出厂预设的内部振荡器,用于自动速率检测

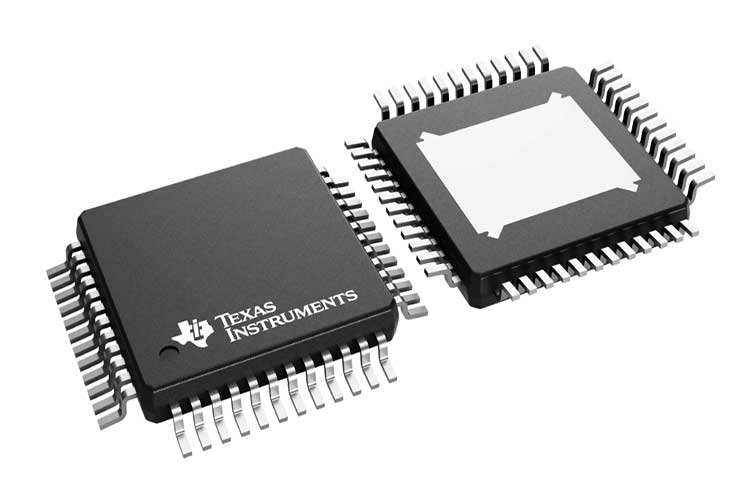

表面贴装,48引脚,7mm × 7mm HTQFP封装
热保护和短路保护
支持 AD 或 BD 模式
好处
效率高达90%
AD 和 BD 过滤模式支持
信噪比：106 dB,A计权
EQ：扬声器均衡器可提升音频性能
DRC：动态范围压缩.可用作功率限制器.支持
扬声器保护\轻松聆听和夜间聆听模式.
卫星频道和子频道分别使用不同的DRC
自动库切换：预加载不同采样率的系数.
采样率改变时无需向器件写入新的系数.
自动检测：自动检测采样率变化,无需
外部微处理器干预
仅需 3.3V 和 PVDD.

应用程序

电视
iPod™ 底座
条形音箱
