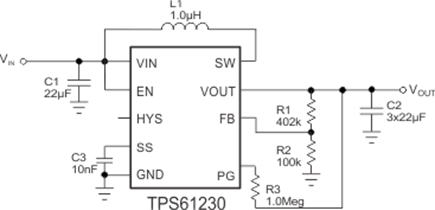

TPS6123x 器件系列是一款采用紧凑解决方案尺寸的高效同步升压转换器. 它针对由单节锂离子电池或 3.3V 稳压电源轨供电的产品进行了优化.集成电路 (IC) 中集成了一个 5A 开关,并且能够在由 3.3V 输入电源供电,输出电压为 5V 时传送高达 2.1A 的输出电流. 此器件基于准恒定接通时间谷值电流模式控制机制. 典型运行频率为 2MHZ,这样可使用小型电感器和电容器来实现小解决方案尺寸. TPS61230 和 TPS61231 通过一个外部电阻分压器提供可调输出电压,而 TPS61232 提供 5V 的固定输出电压.

轻负载期间,TPS6123x 自动进入省电模式,以最低静态电流实现最大效率. 在关断期间,负载完全从输入上断开,并且输入流耗减少至 1.5µA(典型值). 此器件集成一个精密低功率 EN 比较器. EN 阀值以及使能比较器的滞后可由外部电阻器调节,并且支持应用专用系统加电和断电要求. 还内置了其他诸如输出过压保护\热关断保护和电源正常输出等特性.

此器件采用 3mm x 3mm x 0.9mm VSON 封装.

特性

输入电压范围：2.3V 至 5.5V
输出电压范围：2.5V 至 5.5V
同步升压转换器效率高达 96%
输出电流 2.1A 的 3.3V 至 5V 电源转换
带有可调阀值/滞后的输入电源电压监控器
用于在轻载时实现高效率的省电模式
关断期间负载断开
输出过压保护
可编程软启动
电源正常输出
2MHz 开关频率
输出电容器放电 (TPS61231)
3mm x 3mm x 0.9mm 超薄小外形尺寸无引线 (VSON) 封装

应用范围

低压锂离子电池供电类产品
USB 电源
平板电脑
移动电源\备用电池
工业仪表计量设备
